康明斯54296674/4296675电子调速控制器电源的连接方法

2022-04-15
来源:
12485

康明斯54296674/4296675电子调速控制器1#端子为电源正极,2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接,电源正极端的线路应增加5A的保险。


54296674/4296675电子调速控制器执行器的连接:

3#、4#号端口号为制定器连结端。用1mm2或更粗的多芯铜芯确定连结。制定器端不辨别 -极,但请匆与地线、外壳短路等问题。切换的制定器为常闭型。

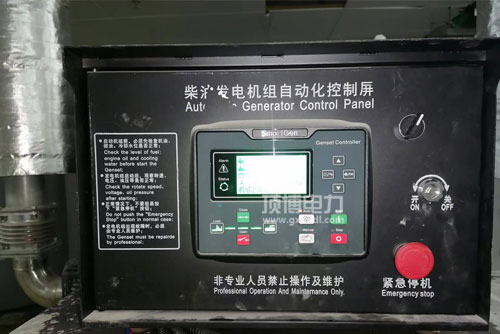

电子调速控制器电源的连接方法


康明斯54296674/4296675电子调速控制器转速信号的连接:

5#、6#号表层为发动机钻速数字走势接连端,5#表层为数字走势搜索端,6#表层为共地端。当发动机钻速数字走势源被另一个专用设备公供的那时候,一定确保共地端統一。


当的控制模块运用到比效僵化的电磁振动器的环境中时,轉速卫星信号联系电子线束尽可能用双绞闭屏线,同一时间邻近感测器器设备的闭屏地线应跨接稳定。


康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接:

7#、8#、9#接线鼻子为外置上下调整电势器端口设置,得用户对其进行操控面版的多圈电势器对其进行时速快速设置值的上下调整。


电极数字电势器点应用5(4.7)kΩ多圈电极数字电势器(加工零件号:3015105),但其中电极数字电势器的2#脚(其中串口)各自可控硅调压板的8#接线接线端子排排,8#接线接线端子排排应串接120KΩ内阻以延长调节安全稳定义。


广西顶博发电机组制造:重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接:

10#接线鼻子为怠速/启用摸式启闭usb接口,其作业技术为根据启闭或继电气产品与7#接线鼻子相邻。启闭或继电气产品短路时,调速器板本职工作于启用摸式;启闭或继电气产品接听时,变频调速板运作于怠速模型。


54296674/4296675光电可控硅调压把控器通用地线:11#接线端子为备用电源的通用地线,基本不需用衔接。


衰减接线端子排排排:A、B#接线端子排排排为存储的衰减接线端子排排排,用于收获变动仍不了满足了平稳性让的特定事情。便用的办法:将A,B#短接。


54296674/4296675电子调速控制器指示灯的工作说明:

a.开关外接电源信号指示灯灯:当开关外接电源无误连接方式常常亮,反接时没有显示。b.怠速警示灯:当设备的打出居于怠速操作的情形隔三差五亮(7脚和10脚短接)c.传输信号灯灯:的设备有传输隔三差五亮
